Überblick von den Pannkoke Vakuumsaugern

Vakuumsauger für Vakuumheber

Die Vakuumsauger sind bei Vakuumhebern ein wesentliches und sicherheitsrelevantes Bauteil. Eine falsche Auswahl an dieser entscheidenen Stelle, kann sehr schwerwiegende Folgen haben.

Wir prüfen die Tragfähigkeit der Vakuumsauger mit unserem Messverfahren und geben Ihnen so eine Vergleichsmöglichkeit.

Wir stehen Ihnen immer gern mit unserer jahrzehntelangen Erfahrung zur Seite.

So können wir Sie unterstützen:

  • Nostrud exerci
  • Velit esse

Integer ut dolor iaculis, tristique dui placerat, egestas turpis. Ut vestibulum ornare ligula, nec auctor leo laoreet non, donec ut libero vel lectus euismod scelerisque.

At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum.

Vakuumsauger für verschiedene Fabrikate
Tragfähigkeitstests von Vakuumsaugern
Eignungstest von Material und Vakuumsauger
Fachwissen rund um das Thema Vakuumheber / Vakuumsauger
...

Diese Produkte könnten Sie interessieren

Let’s meet and discuss!

Address

569 W Loma Alta Drive
Altadena, CA 91001, US

Telephone

213-555-0468
213-555-0355

Email

contact@greenenergy.com
offices@greenenergy.com

Vakuumsauger für Vakuumhebegeräte

Pannkoke Vakuumsauger 388-4N
Pannkoke Vakuumsauger 388-4N
Pannkoke Vakuumsauger 388-4N
Pannkoke Vakuumsauger 388-4N

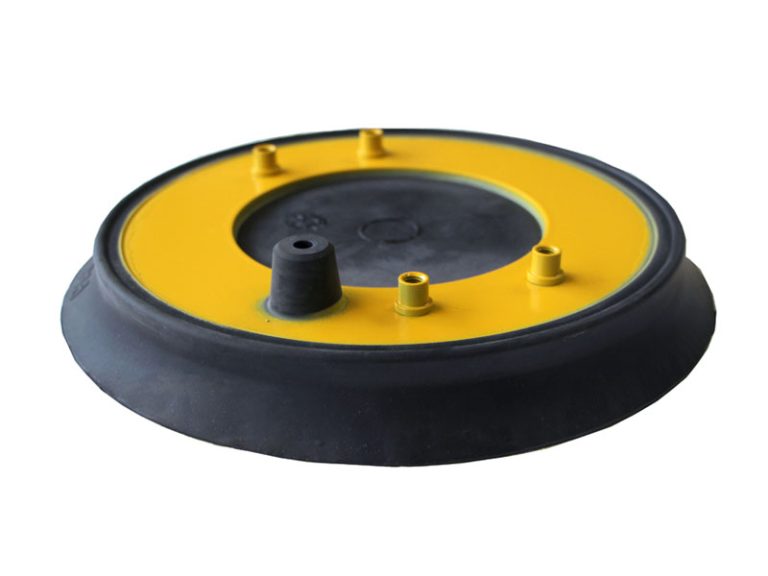

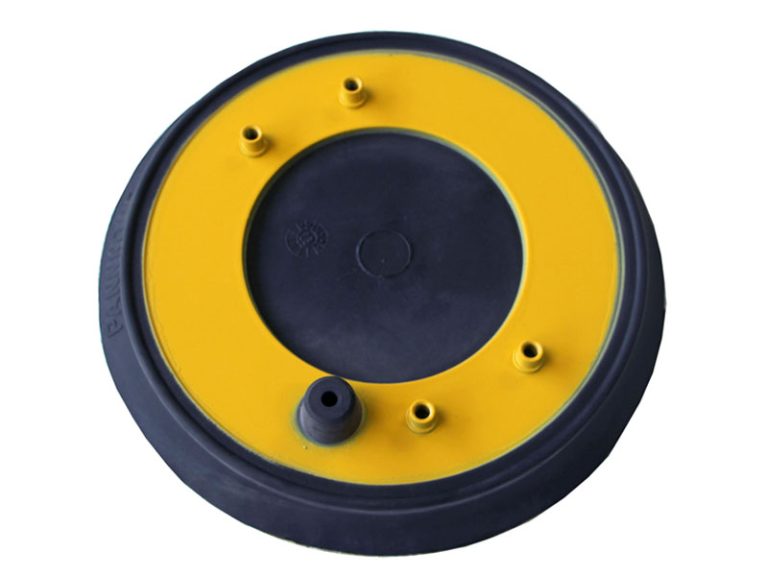

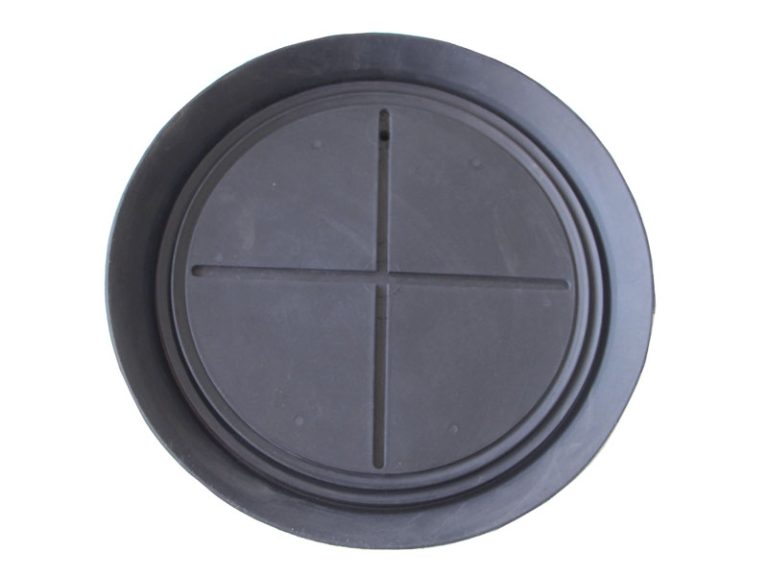

Vakuumsauger 388-4N

Der Vakuumsauger 388-4N ist für Pannkoke Vakuumheber gedacht.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum Heben glatter Oberflächen

  • Saugerdurchmesser angesaugt ca. 300 mm

  • geeignet zum Ansaugen von zylindrischen Körpern bis zu einem minimalen Radius von 3500 mm

  • geeignet zum Ansaugen ab einer Glasdicke von 4 mm

  • das Material ist nicht ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von -2 bis 80 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche (wie Floatglas) bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt vertikal 100 kg (Krafteinwirkung im 90° Winkel zur Ansaugfläche) horizontal 120 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist schwarz, die Farbe vom Stahlkörper ist gelb

  • die Befestigung des Saugers erfolgt über vier Befestigungspunkte mit einem Gewinde M8 der Bohungsabstand beträgt 162 x 56 mm (Mitte-Mitte)

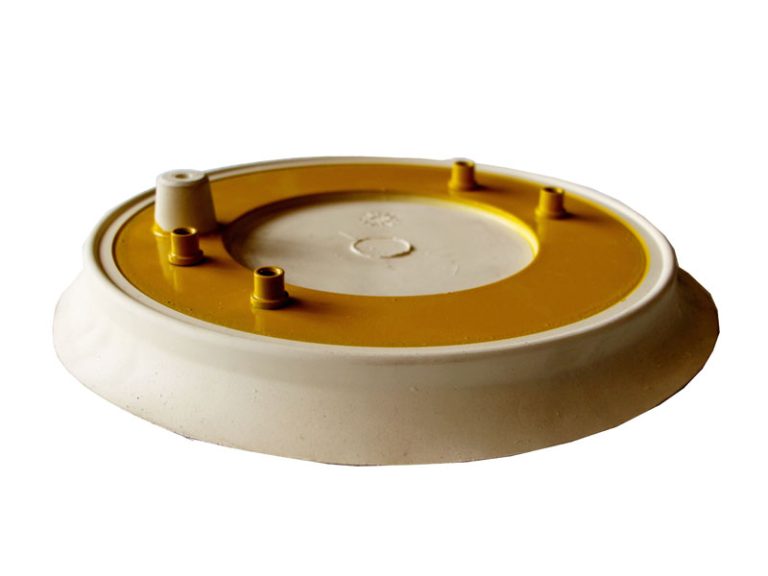

Pannkoke Vakuumsauger 388-4N/TR
Pannkoke Vakuumsauger 388-4N/TR
Pannkoke Vakuumsauger 388-4N/TR
Pannkoke Vakuumsauger 388-4N/TR

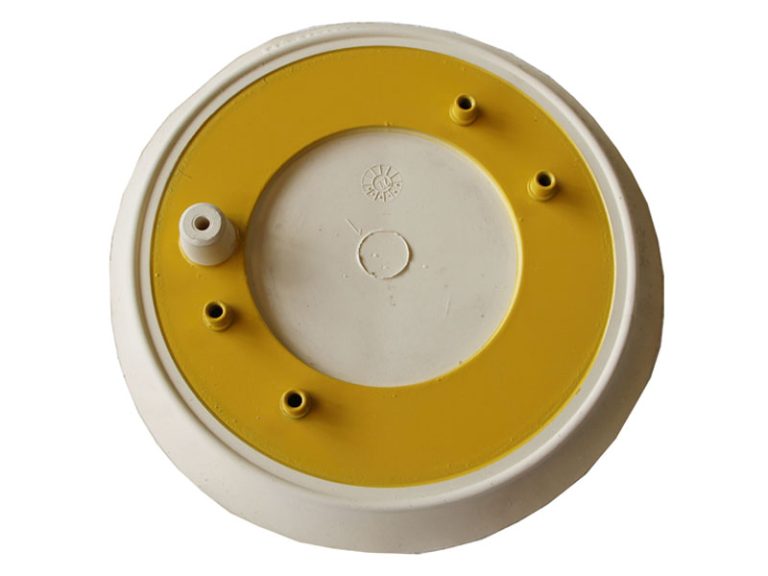

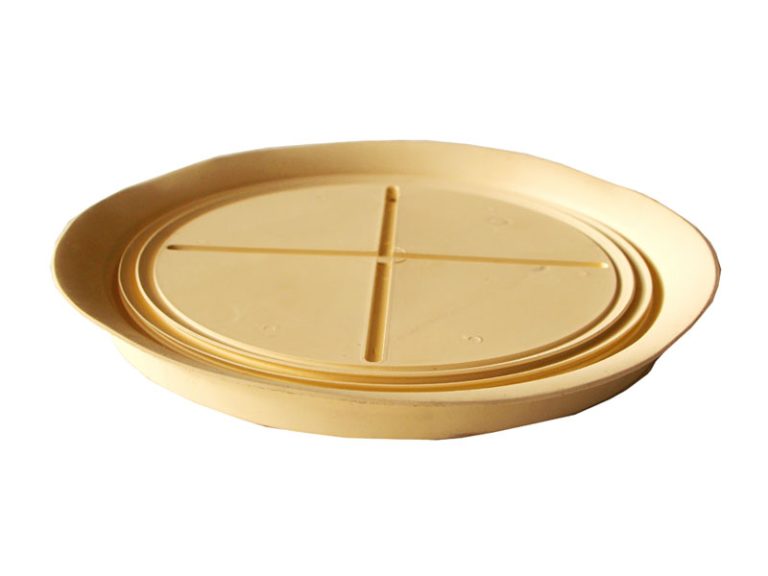

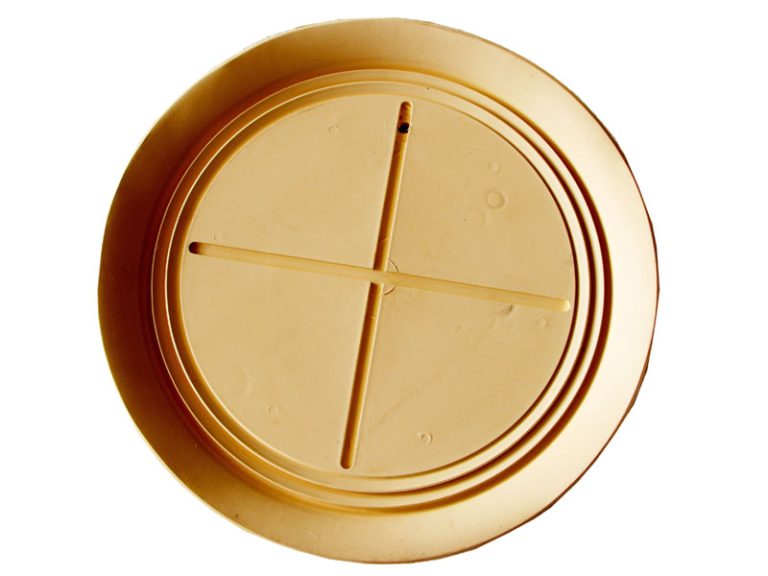

Vakuumsauger 388-4N/TR

Der Vakuumsauger 388-4N/TR ist für Pannkoke Vakuumheber gedacht. Dieser Vakuumsauger ist besonders abdruckarm.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum Heben glatter Oberflächen

  • Saugerdurchmesser angesaugt ca. 300 mm

  • geeignet zum Ansaugen von zylindrischen Körpern bis zu einem minimalen Radius von 3500 mm

  • geeignet zum Ansaugen ab einer Glasdicke von 4 mm

  • das Material ist nicht ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von 5 bis 80 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche (wie Floatglas) bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt vertikal 75 kg (Krafteinwirkung im 90° Winkel zur Ansaugfläche) horizontal 90 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist elfenbeinfarbend, die Farbe vom Stahlkörper ist gelb

  • die Befestigung des Saugers erfolgt über vier Befestigungspunkte mit einem Gewinde M8 der Bohungsabstand beträgt 162 x 56 mm (Mitte-Mitte)

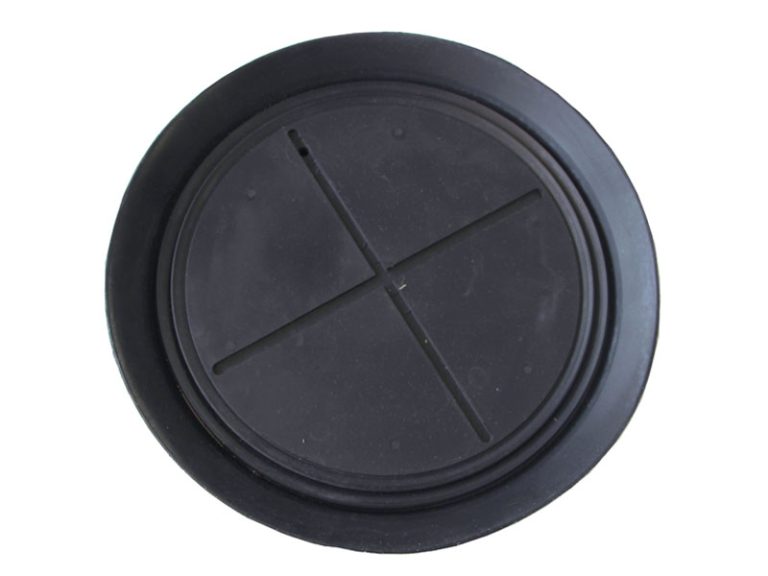

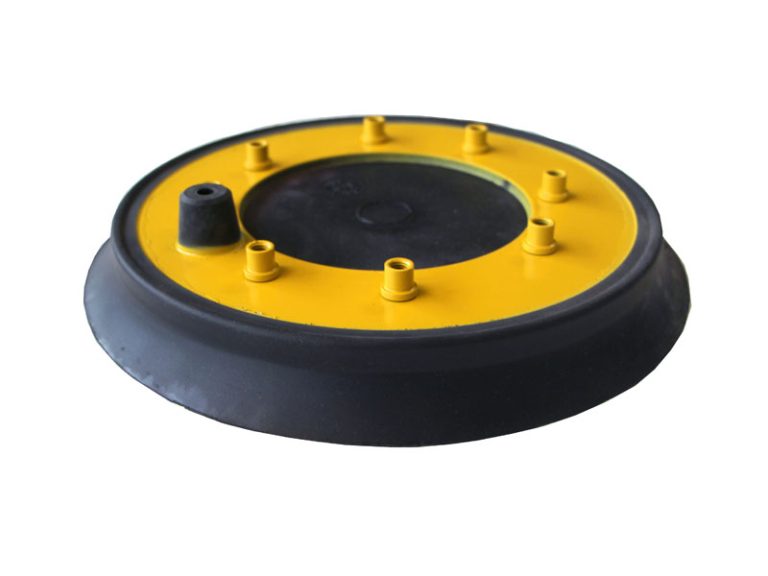

Pannkoke Vakuumsauger 388-8N
Pannkoke Vakuumsauger 388-8N
Pannkoke Vakuumsauger 388-8N
Pannkoke Vakuumsauger 388-8N

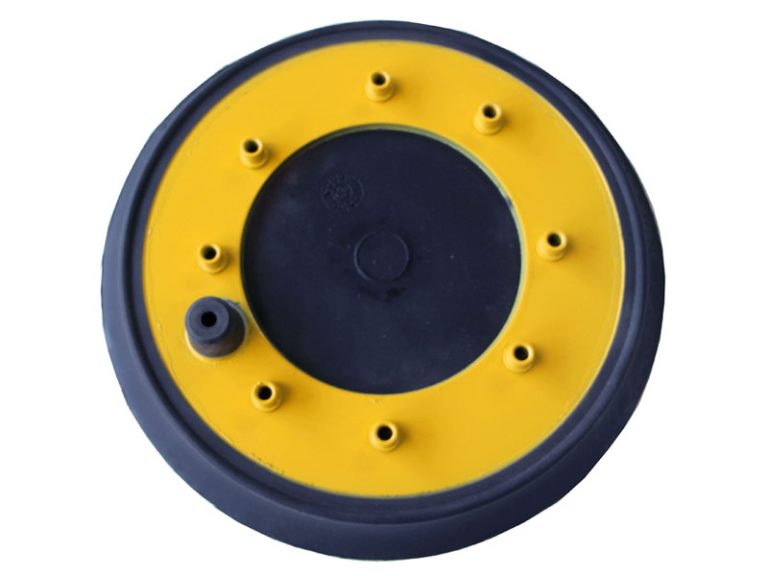

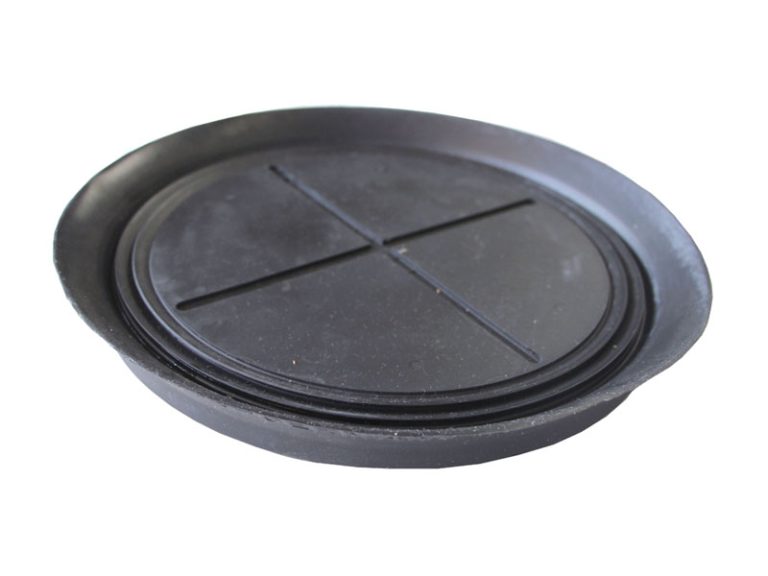

Vakuumsauger 388-8N

Der Vakuumsauger 388-8N ist für Pannkoke Vakuumheber gedacht.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum Heben glatter Oberflächen

  • Saugerdurchmesser angesaugt ca. 300 mm

  • geeignet zum Ansaugen von zylindrischen Körpern bis zu einem minimalen Radius von 3500 mm

  • geeignet zum Ansaugen ab einer Glasdicke von 4 mm

  • das Material ist nicht ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von -2 bis 80 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche (wie Floatglas) bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt vertikal 100 kg (Krafteinwirkung im 90° Winkel zur Ansaugfläche) horizontal 120 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist schwarz, die Farbe vom Stahlkörper ist gelb

  • die Befestigung des Saugers erfolgt über vier Befestigungspunkte mit einem Gewinde M8 der Bohungsabstand beträgt 162 x 56 mm (Mitte-Mitte) und für den um 90° gedreht gedrehten Sauger beträgt der Bohungsabstand 149 x 56 mm (Mitte-Mitte)

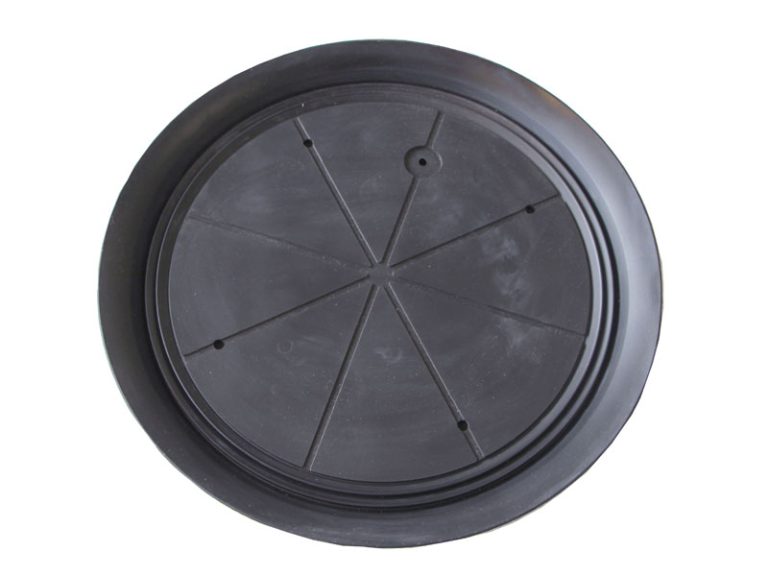

Pannkoke Vakuumsauger 488
Pannkoke Vakuumsauger 488
Pannkoke Vakuumsauger 488
Pannkoke Vakuumsauger 488

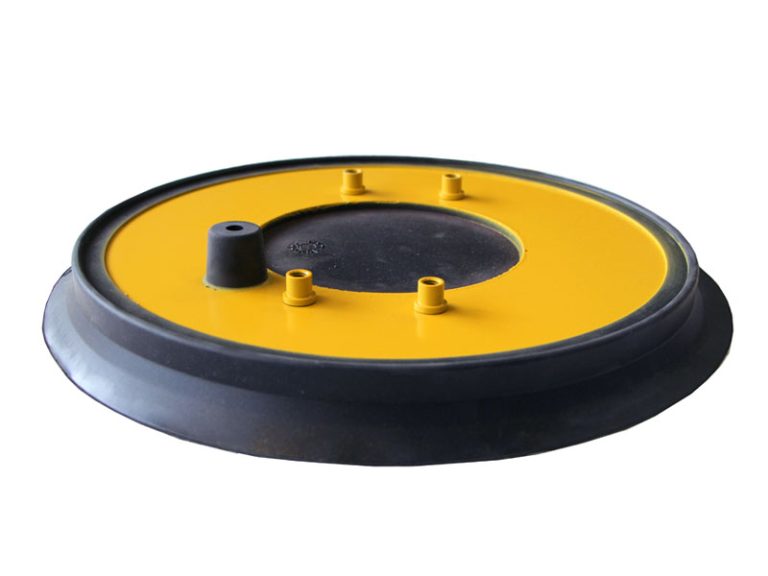

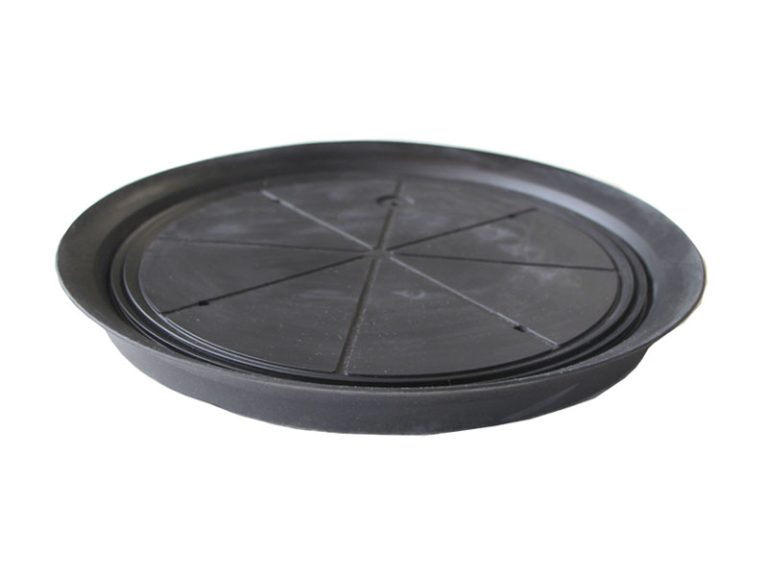

Vakuumsauger 488

Der Vakuumsauger 488 ist für Pannkoke Vakuumheber gedacht.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum Heben glatter Oberflächen

  • Saugerdurchmesser angesaugt ca. 350 mm

  • geeignet zum Ansaugen von zylindrischen Körpern bis zu einem minimalen Radius von 3500 mm

  • geeignet zum Ansaugen ab einer Glasdicke von 3 mm

  • das Material ist nicht ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von -2 bis 80 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche (wie Floatglas) bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt vertikal 125 kg (Krafteinwirkung im 90° Winkel zur Ansaugfläche) horizontal 125 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist schwarz, die Farbe vom Stahlkörper ist gelb

  • die Befestigung des Saugers erfolgt über vier Befestigungspunkte mit einem Gewinde M8 der Bohungsabstand beträgt 162 x 56 mm (Mitte-Mitte)

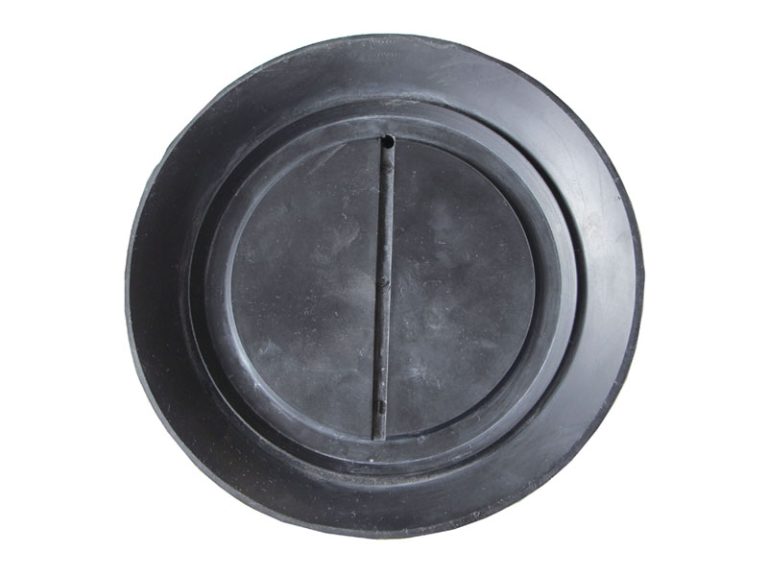

Pannkoke Vakuumsauger 540
Pannkoke Vakuumsauger 540
Pannkoke Vakuumsauger 540
Pannkoke Vakuumsauger 540

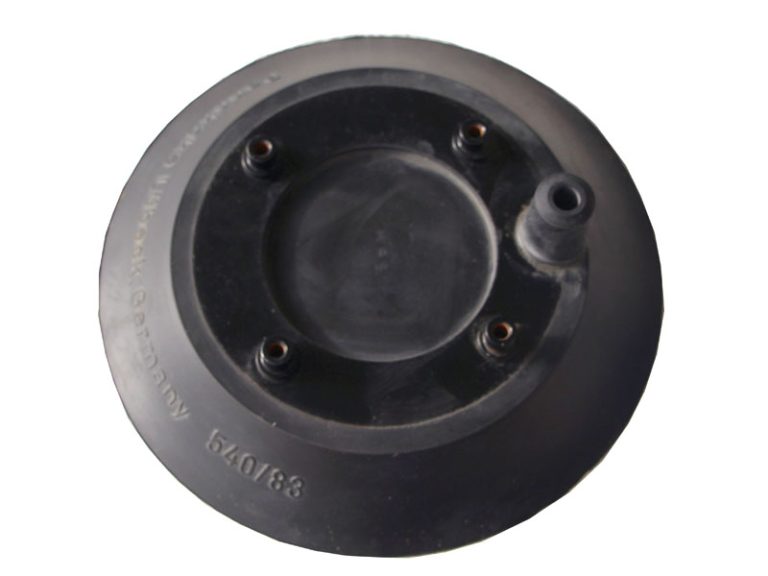

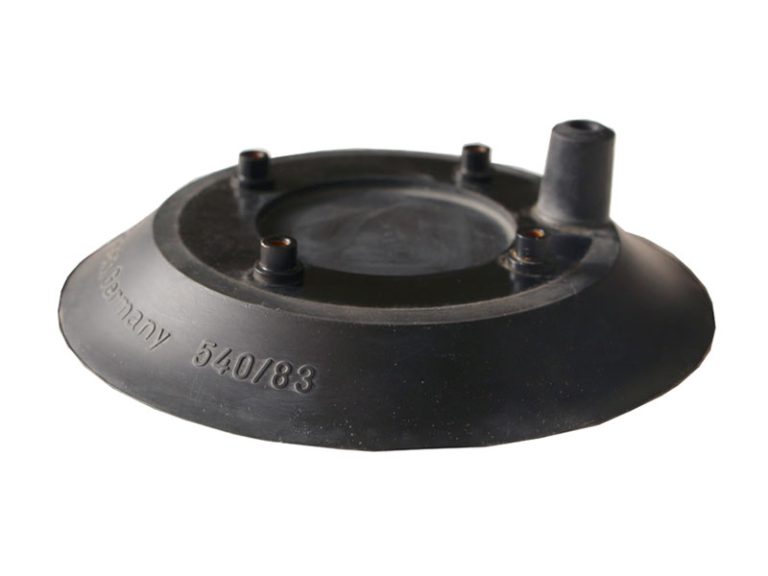

Vakuumsauger 540

Der Vakuumsauger 540 ist für Pannkoke Vakuumheber gedacht.
Dieser Vakuumsauger wurde auch von der Firma Armatec / Bystronic Armatec bei deren Vakuumheber eingesetzt.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum Heben glatter, leicht strukturierter Oberflächen

  • Saugerdurchmesser angesaugt ca. 200 mm

  • geeignet zum Ansaugen von zylindrischen Körpern bis zu einem minimalen Radius von 600 mm

  • das Material ist nicht ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von -2 bis 80 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche (wie Floatglas) bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt vertikal 35 kg (Krafteinwirkung im 90° Winkel zur Ansaugfläche) horizontal 50 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist schwarz, die Farbe vom Stahlkörper ist schwarz

  • die Befestigung des Saugers erfolgt über vier Befestigungspunkte mit einem Gewinde M6

Pannkoke Vakuumsauger 535
Pannkoke Vakuumsauger 535
Pannkoke Vakuumsauger 535
Pannkoke Vakuumsauger 535

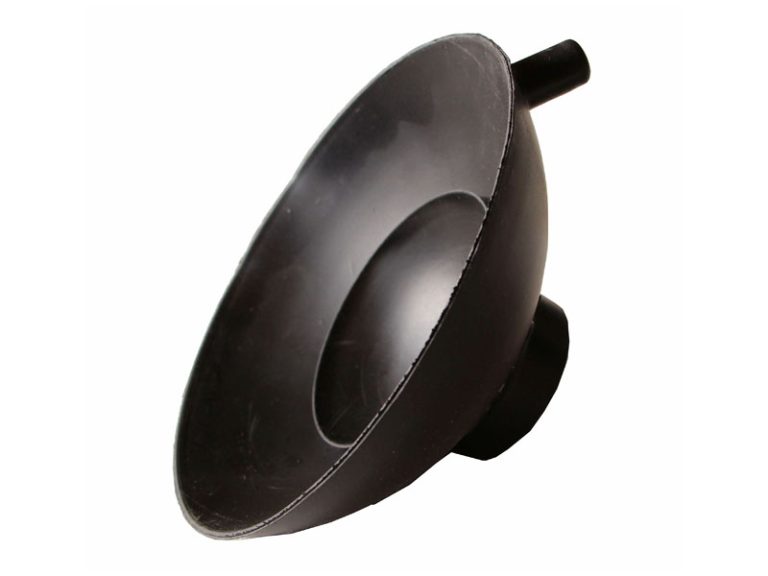

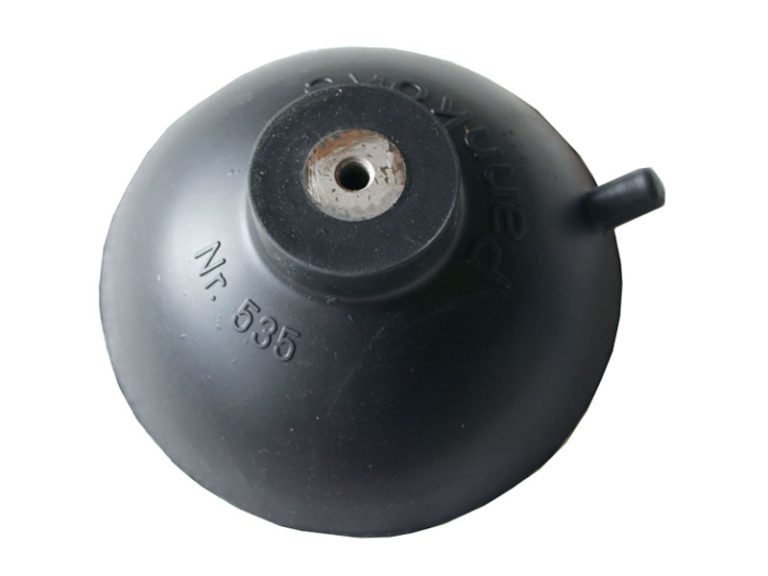

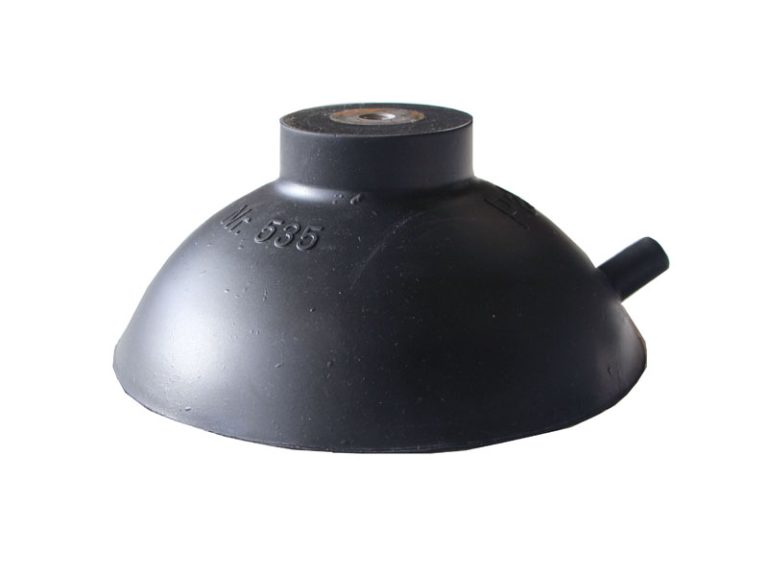

Vakuumsauger 535

Der Vakuumsauger 535 ist für Pannkoke Vakuumheber und als Handsauggriff gedacht.
Dieser Vakuumsauger wird von unseren Kunden auch als Saugglocke oder Glockensauger bezeichnet.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum horizontalen Heben gewölbter Oberflächen

  • Saugerdurchmesser angesaugt ca. 250 mm

  • geeignet zum Ansaugen von gewölbten Körpern bis zu einem minimalen Radius von 250 mm

  • das Material ist nicht ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von 5 bis 80 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt
    horizontal 45 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist schwarz, der Stahlkörper ist unlackiert

  • die Befestigung des Saugers erfolgt über einen Befestigungspunkt mit einem Gewinde M12

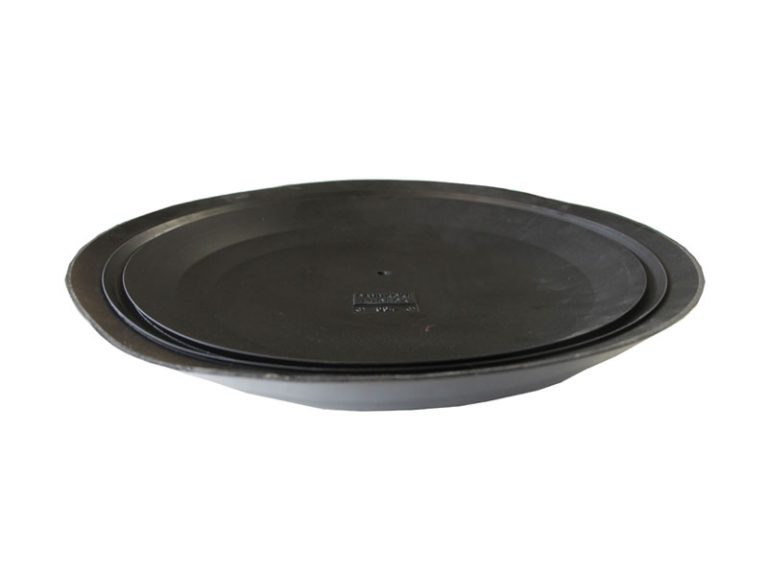

Pannkoke Vakuumsauger 534
Pannkoke Vakuumsauger 534
Pannkoke Vakuumsauger 534
Pannkoke Vakuumsauger 534

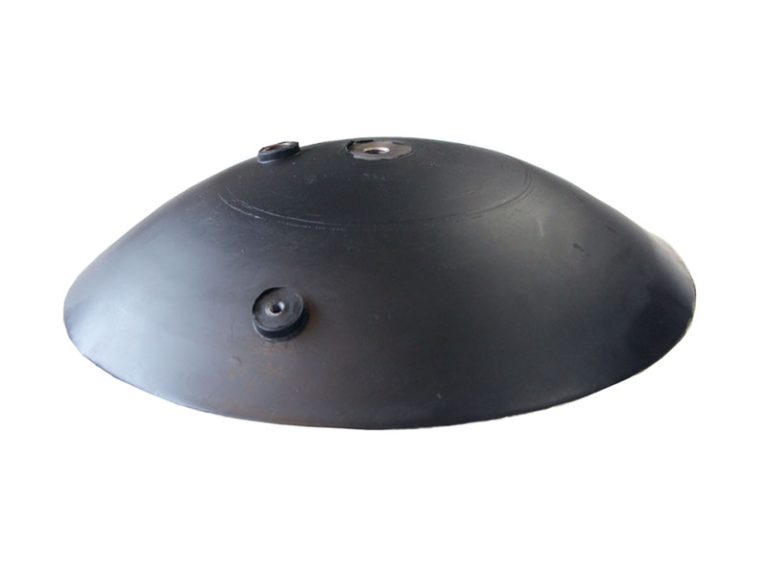

Vakuumsauger 534

Der Vakuumsauger 534 ist für Pannkoke Vakuumheber gedacht.
Dieser Vakuumsauger wird auch in der Schifffahrt als Befestigungspunkt an der Bordwand genutzt, zum Beispiel für die Lotsentreppe.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum horizontalen Heben gewölbter Oberflächen

  • Saugerdurchmesser angesaugt ca. 460 mm

  • geeignet zum Ansaugen von gewölbten Körpern bis zu einem minimalen Radius von 700 mm

  • das Material ist nicht ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von 5 bis 80 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt
    horizontal 280 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist schwarz, der Stahlkörper ist unlackiert

  • die Befestigung des Saugers erfolgt über einen Befestigungspunkt mit einem Gewinde M16

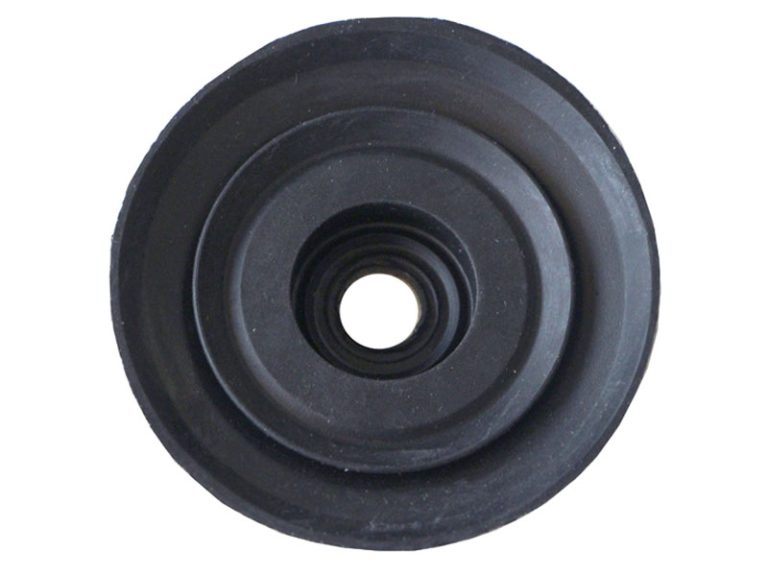

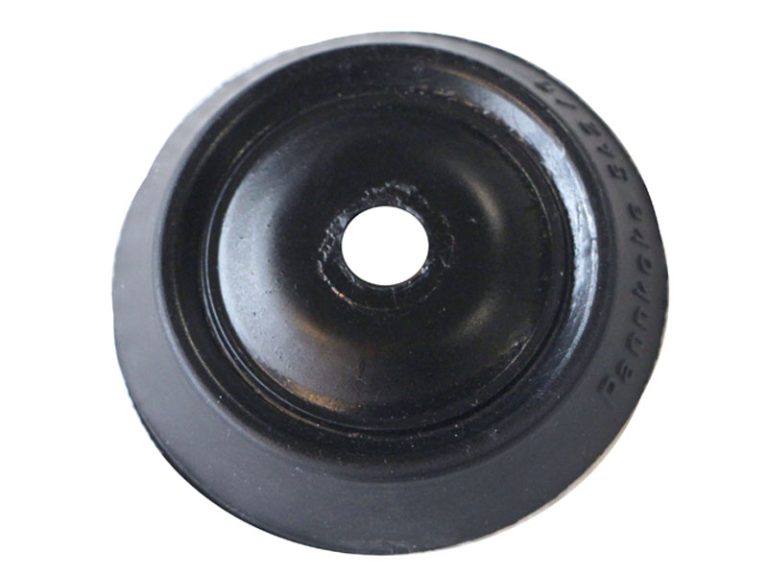

Pannkoke Vakuumsauger 542-08
Pannkoke Vakuumsauger 542-08
Pannkoke Vakuumsauger 542-08
Pannkoke Vakuumsauger 542-08

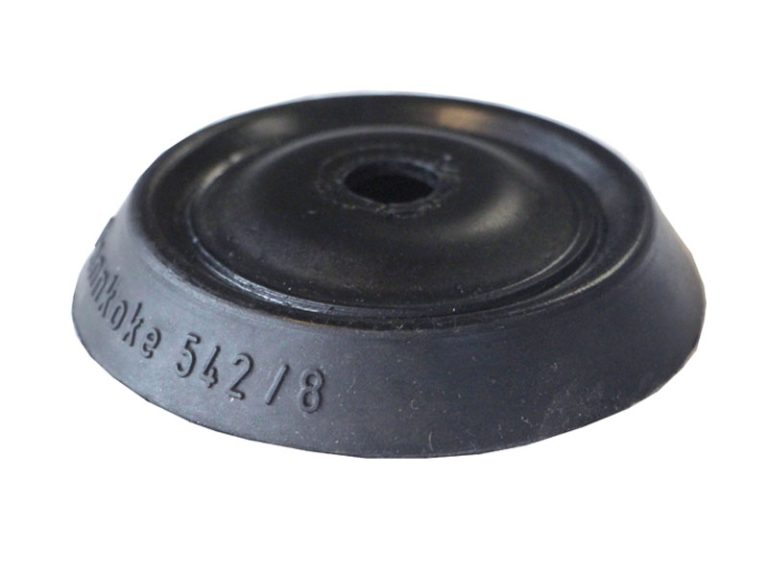

Vakuumsauger 542-08

Der Vakuumsauger 542-08 ist für den Maschinen- und Anlagen-Bau gedacht.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum Heben glatter, leicht strukturierter Oberflächen

  • Saugerdurchmesser angesaugt ca. 80 mm

  • das Material ist nicht ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von -2 bis 80 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche (wie Floatglas) bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt vertikal 3,5 kg (Krafteinwirkung im 90° Winkel zur Ansaugfläche) horizontal 7 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist schwarz, die Farbe vom Stahlkörper ist schwarz

  • Bohrung 12 mm für Saugerbefestigung und Vakuumanschluss
Pannkoke Vakuumsauger 542-13/TR
Pannkoke Vakuumsauger 542-13/TR

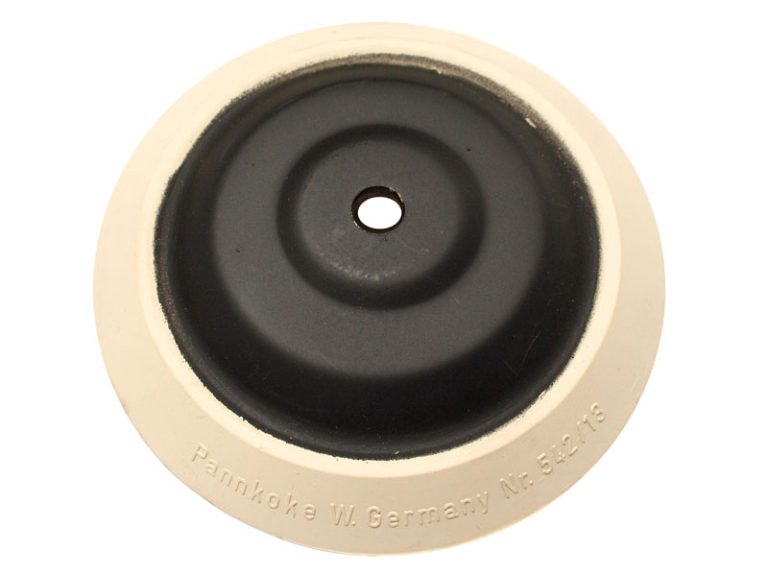

Vakuumsauger 542-13/TR

Der Vakuumsauger 542-13/TR ist für Pannkoke Vakuumheber gedacht.
Dieser Vakuumsauger wurde auch von der Firma Armatec / Bystronic Armatec bei deren Vakuumheber eingesetzt.
Auf Grund vieler Nachfragen nach diesem Saugertyp, haben wir ihn wieder in unsere Produktpalette mit aufgenommen.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum Heben glatter Oberflächen

  • Saugerdurchmesser angesaugt ca. 150 mm

  • das Material ist nicht ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von -2 bis 80 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche (wie Floatglas) bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt vertikal 12 kg (Krafteinwirkung im 90° Winkel zur Ansaugfläche) horizontal 12 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist elfenbeinfarbend, die Farbe vom Stahlkörper ist schwarz

  • Bohrung 12 mm für Saugerbefestigung und Vakuumanschluss
Pannkoke Vakuumsauger 542-25/12W
Pannkoke Vakuumsauger 542-25/12W

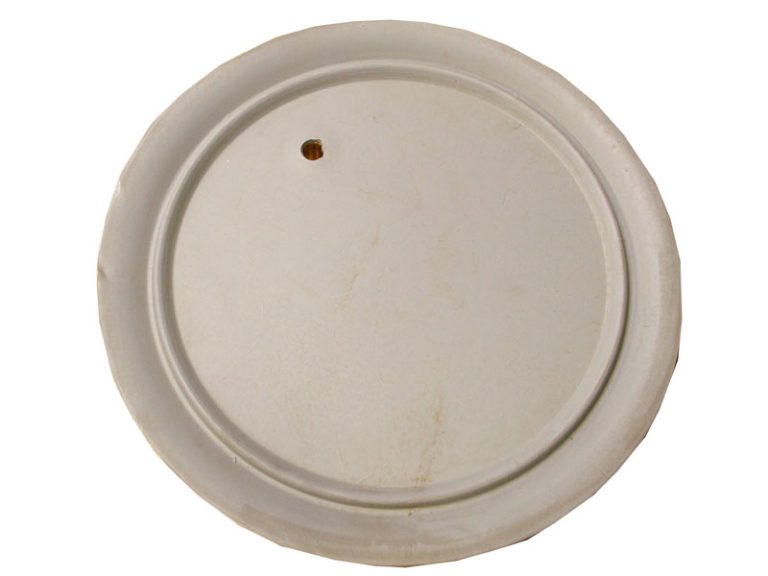

Vakuumsauger 542-25/12W

Der Vakuumsauger 542-25/12W ist für Pannkoke Vakuumheber gedacht.
Dieser Vakuumsauger wird hauptsächlich in der Metall- und Steinverarbeitung eingesetzt sowie zum Bewegen von Glaszylindern in der Anfertigungen von Optiken.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum Heben leicht unebener, leicht strukturierter Oberflächen

  • Saugerdurchmesser angesaugt ca. 255 mm

  • das Material ist ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von -20 bis 180 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt
    vertikal 25 kg (Krafteinwirkung im 90° Winkel zur Ansaugfläche) horizontal 115 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist grau, die Farbe vom Stahlkörper ist gelb

  • die Befestigung des Saugers erfolgt über einen Befestigungspunkt mit einem Gewinde M12
Pannkoke Vakuumsauger 542-37/WF
Pannkoke Vakuumsauger 542-37/WF

Vakuumsauger 542-37/WF

Der Vakuumsauger 542-37/WF ist für Pannkoke Vakuumheber gedacht.
Dieser Vakuumsauger wird hauptsächlich in der Metall- und Steinverarbeitung eingesetzt sowie zum Bewegen von Glaszylindern in der Anfertigungen von Optiken.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum Heben leicht unebener, leicht strukturierter Oberflächen

  • Saugerdurchmesser angesaugt ca. 390 mm

  • das Material ist ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von -20 bis 180 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt
    horizontal 270 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist grau, die Farbe vom Stahlkörper ist gelb

  • die Befestigung des Saugers erfolgt über einen Befestigungspunkt mit einem Gewinde M16
Pannkoke Vakuumsauger 544-80
Pannkoke Vakuumsauger 544-80
Pannkoke Vakuumsauger 544-80
Pannkoke Vakuumsauger 544-80

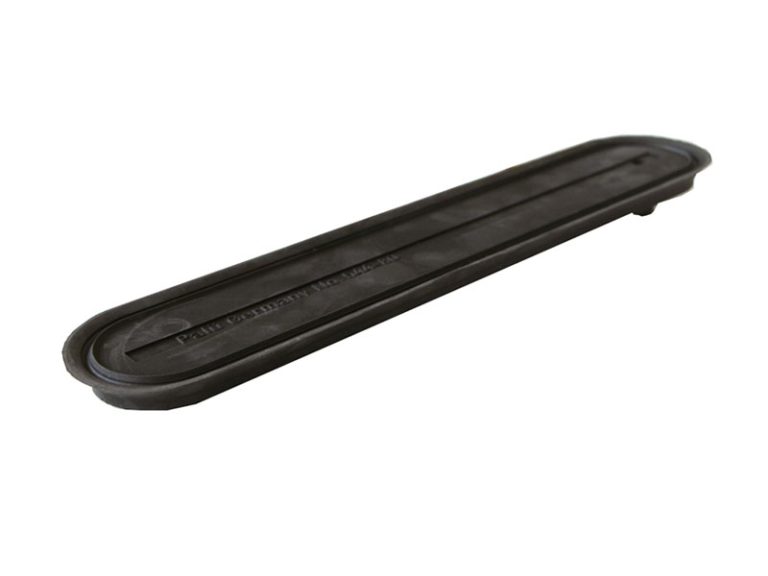

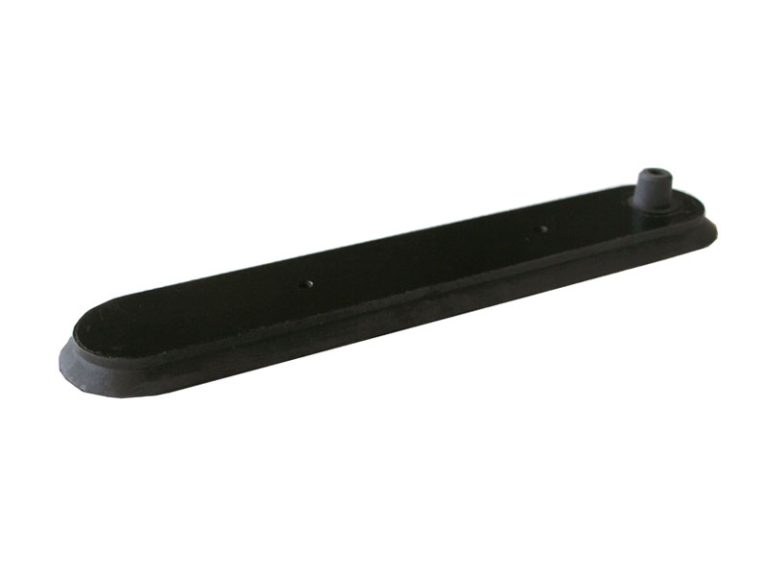

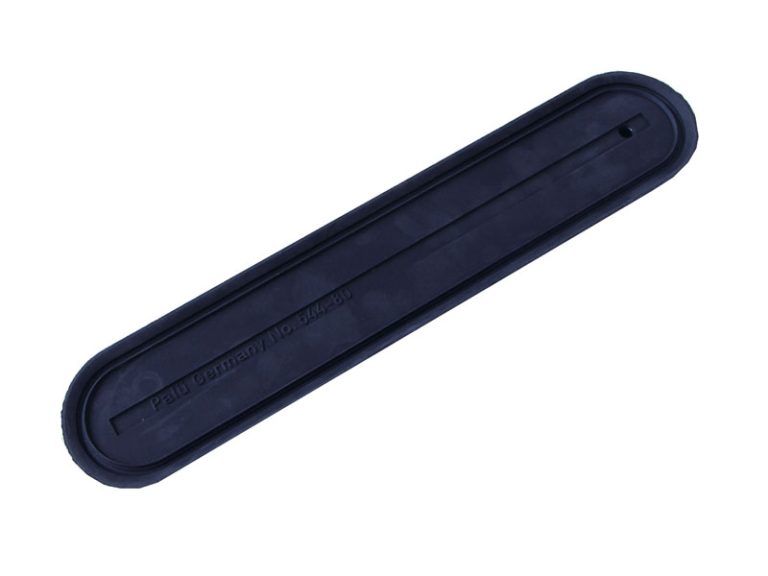

Vakuumsauger 544-80

Der Vakuumsauger 544-80 ist für Pannkoke Vakuumheber gedacht.
Kurze Auflistung der wesentlichen Eigenschaften des Vakuumsaugers:

  • geeignet zum Heben glatter, ebener oder zylinderförmiger Oberflächen

  • Ansaugfläche angesaugt ca. 380 x 80 mm

  • geeignet zum Ansaugen von zylindrischen Körpern bis zu einem minimalen Radius von 700 mm

  • das Material ist nicht ölbeständig

  • der Einsatzbereich geht von einem Temperaturbereich von -2 bis 80 Grad Celsius

  • die Tragfähigkeit, unter Berücksichtigung einer 2fachen Sicherheit auf glatter, sauberer Oberfläche bei einem Vakuum von -0,6 bar, einer Temperatur von 20 °C und einer max. Einsatzhöhe von 500 m über dem Meeresspiegel beträgt
    vertikal 28 kg (Krafteinwirkung im 90° Winkel zur Ansaugfläche) horizontal 56 kg (Krafteinwirkung entgegengesetzt zur Ansaugfläche)

  • das Gummi ist aufvulkanisiert und lässt sich nicht vom Stahlköper trennen

  • die Farbe des Gummis ist schwarz, die Farbe vom Stahlkörper ist schwarz

  • die Befestigung des Saugers erfolgt über zwei Befestigungspunkte mit einem Gewinde M8 mittiger Abstand 140 mm

Let’s meet and discuss!

Address

569 W Loma Alta Drive
Altadena, CA 91001, US

Telephone

213-555-0468
213-555-0355

Email

contact@greenenergy.com
offices@greenenergy.com
